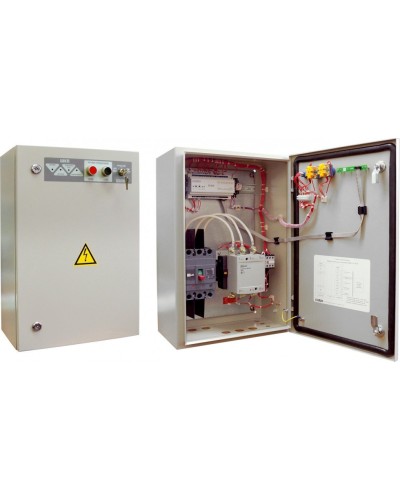

ШКП-110 с УПП. Шкаф контрольно-пусковой с устройством плавного пуска. Болид в Петрозаводске

Описание ШКП-110 с УПП. Шкаф контрольно-пусковой с устройством плавного пуска. Болид

Шкаф контрольно-пусковой с устройством плавного пуска 3RW40736BB44 настенный, навесной, 4 индикатора, два ввода питания, U-пит.380В (3-х фазное), P-потр.50Вт, I-коммут.230А (номин.), Рдвиг.30...132кВт, t-раб.-30...+50°C, 1000х500х350 мм, 70кг

Назначение изделия

Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.

Особенности

- возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями;
- контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем;
- отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями;
- плавный запуск и останов электродвигателей;
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое).

Видеоматериалы

Напряжение питания, B:	Количество управляемых двигателей: 1
- от трёхфазной сети переменного тока частотой (50 ±1) Гц: 380	Мощность управляемой нагрузки: 30…132 кВт
Потребляемая мощность, Вт: 50 Вт	Степень защиты: IP54
Диапазон рабочих температур, °С: -30…+50
