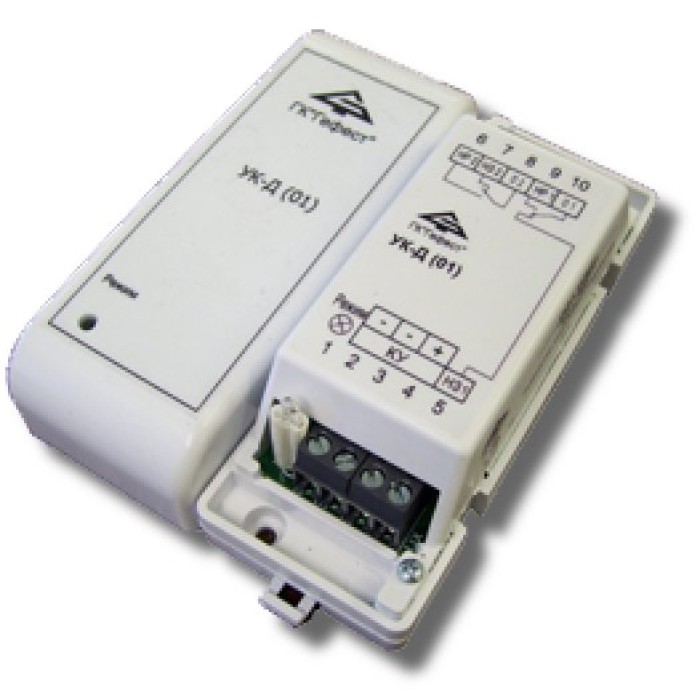

Описание УК-Д (01). Устройство коммутации и диагностики. Гефест

Устройство контроля и диагностики для работы в составе многокомпонентного прибора управления пожарного ППУ «Гефест»; 2 релейных выхода с перекидными контактами; U-линии связи20…28 В; I-потр.30 мА (в режиме "ПУСК"); U-коммут.250 В/3А; IP20; t-раб.-40…+55°C; 106х42х37 мм

Назначение изделия

УК-Д(01) входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи управляющего устройства: центральный блок, устройств контроля линий связи и пуска УКЛСиП(Б) или УКЛСиП(РП).
УК-Д(01) применяется для включения / отключения устройств промышленной и пожарной автоматики.

Особенности

Для коммутации нагрузки в УК-Д(01) имеются две группы переключающих контактов.

Число подключаемых в ЛС устройств коммутации и диагностики УК-Д(01) определяется при проектировании, исходя из суммарного тока потребления устройствами, подключенными к ЛС.

Напряжение питания, B:	Параметры релейных выходов:
- по соединительной линии: 20…28	- кол-во релейных выходов: 2
Ток потребления, мА:	- коммутируемое напряжение, В: DC30/AC250
- в дежурном режиме не более: 8	- коммутируемый ток, А: 3
- в режиме «НЕИСПРАВНОСТЬ»: 8	Степень защиты: IP20
- в режиме «ПУСК»: 30	Диапазон рабочих температур, °С: -30…+55
Габаритные размеры. мм: 106х42х37
